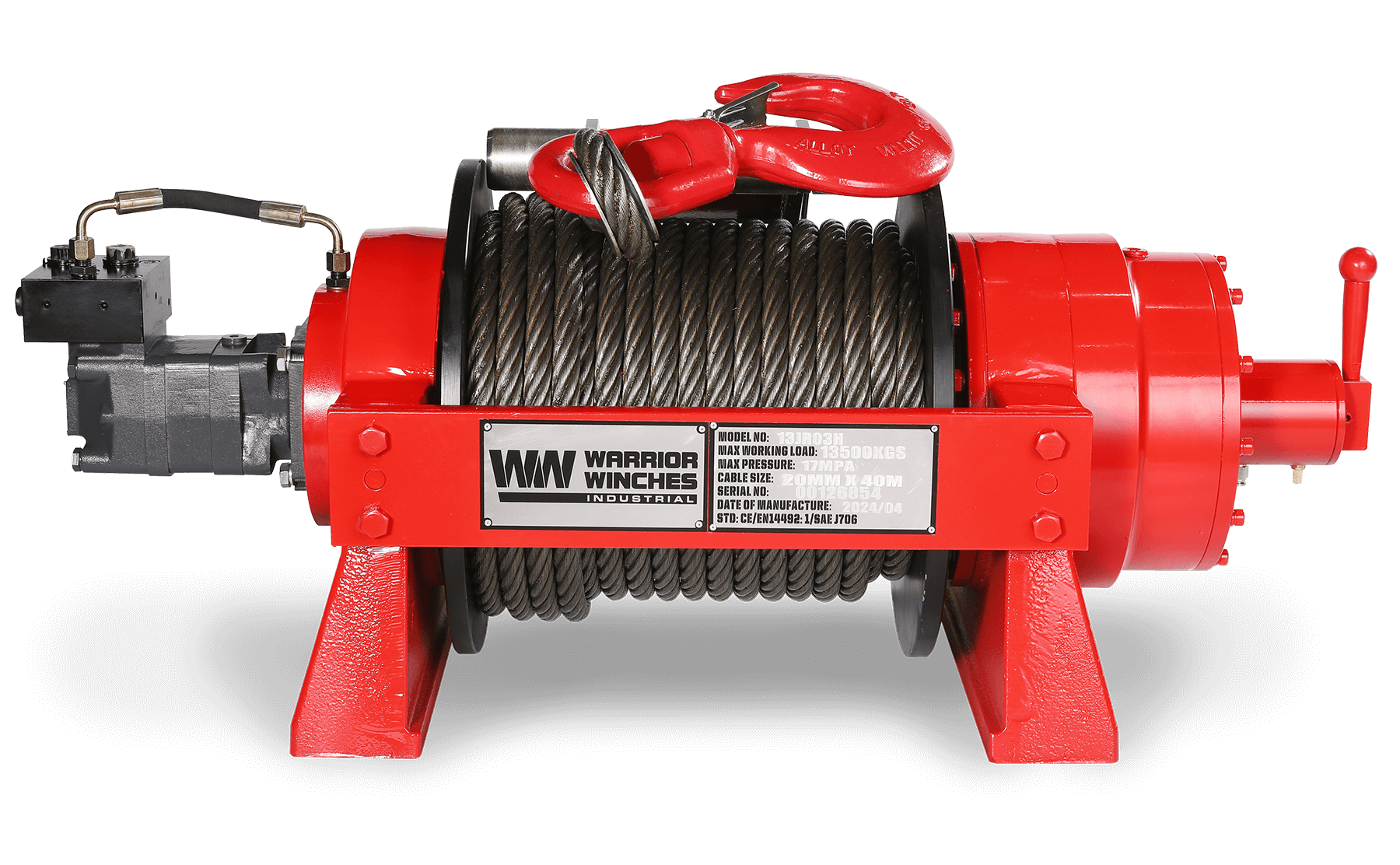

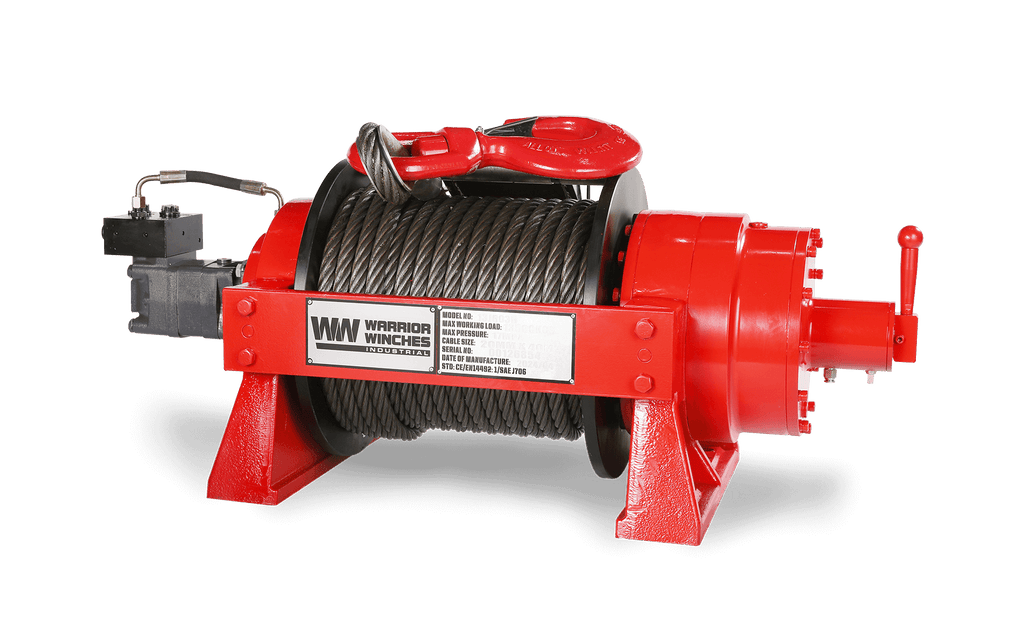

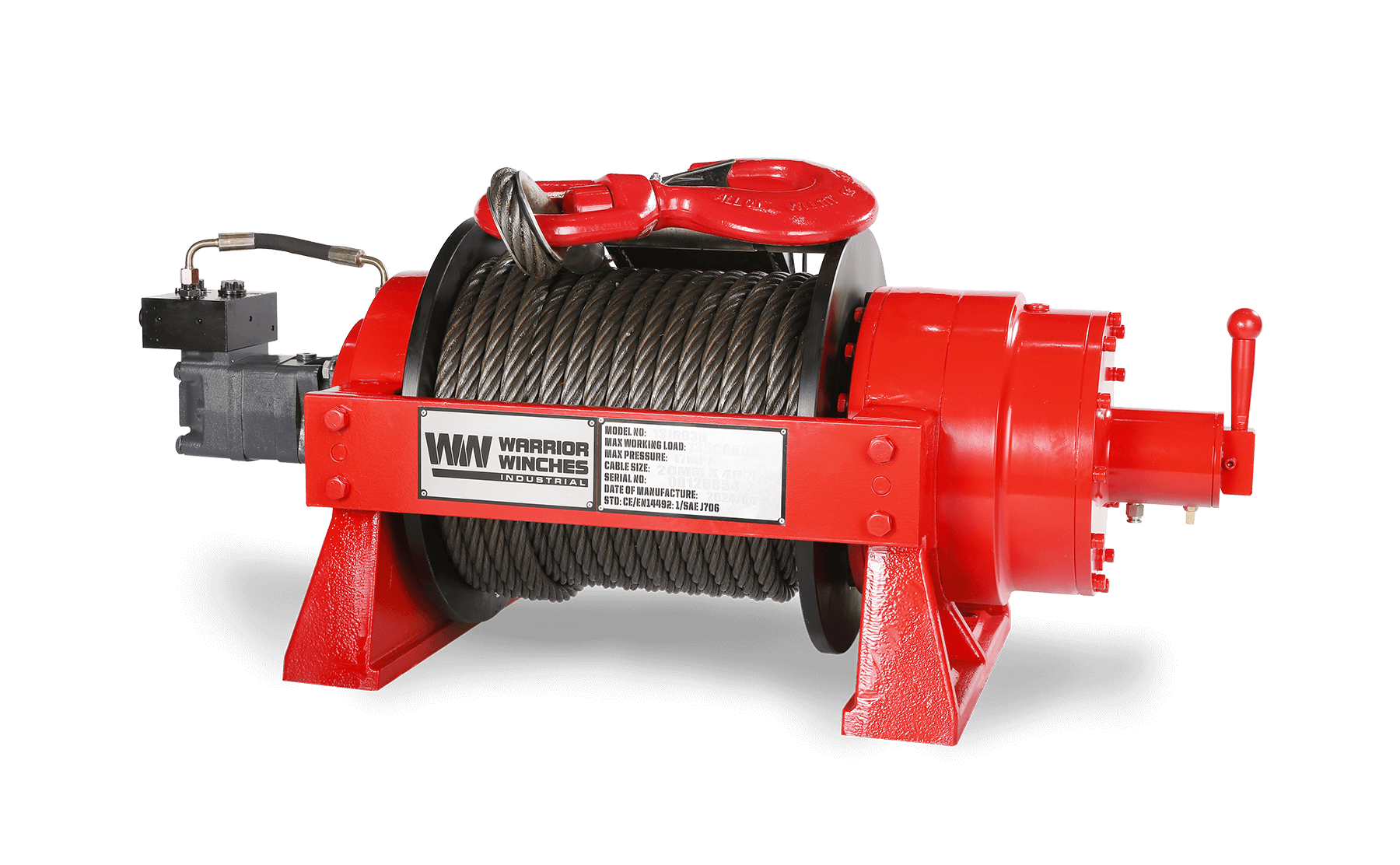

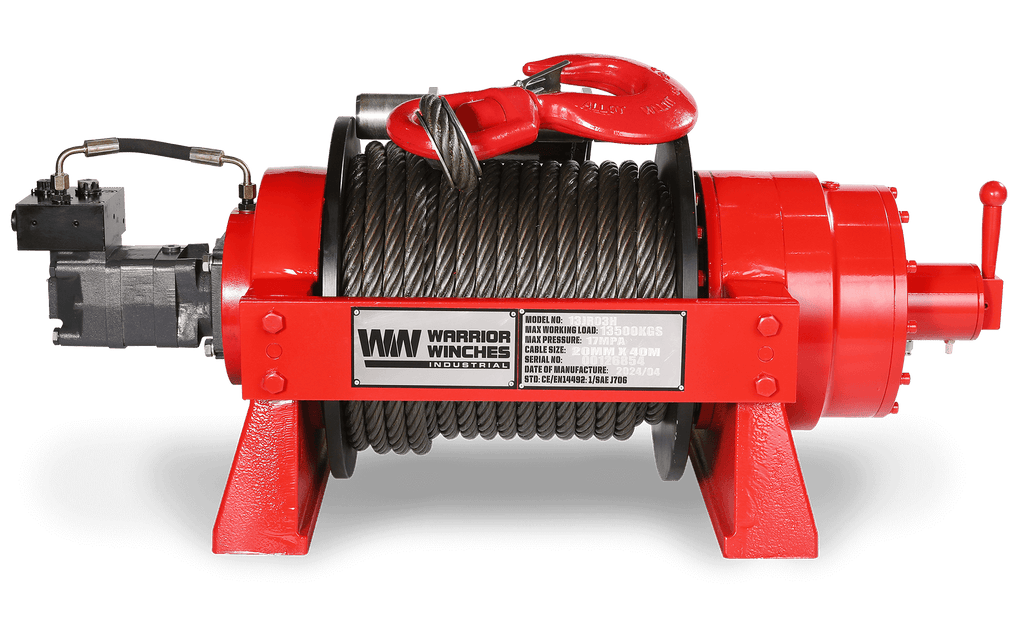

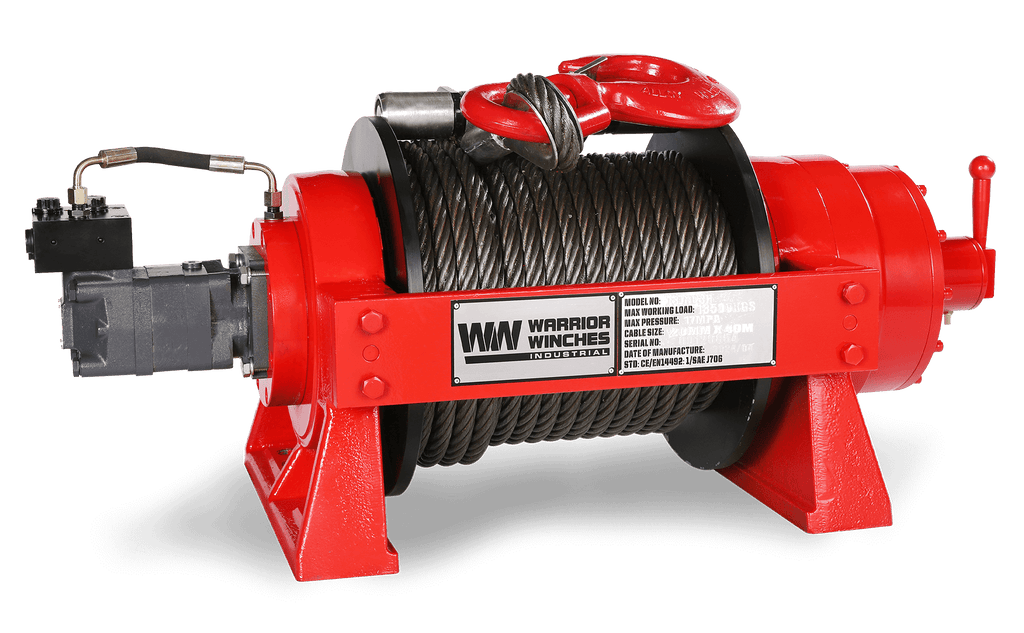

JR 13 Tonnen industrielle hydraulische Winde

SKU EAN
13JR03H 5060966749028

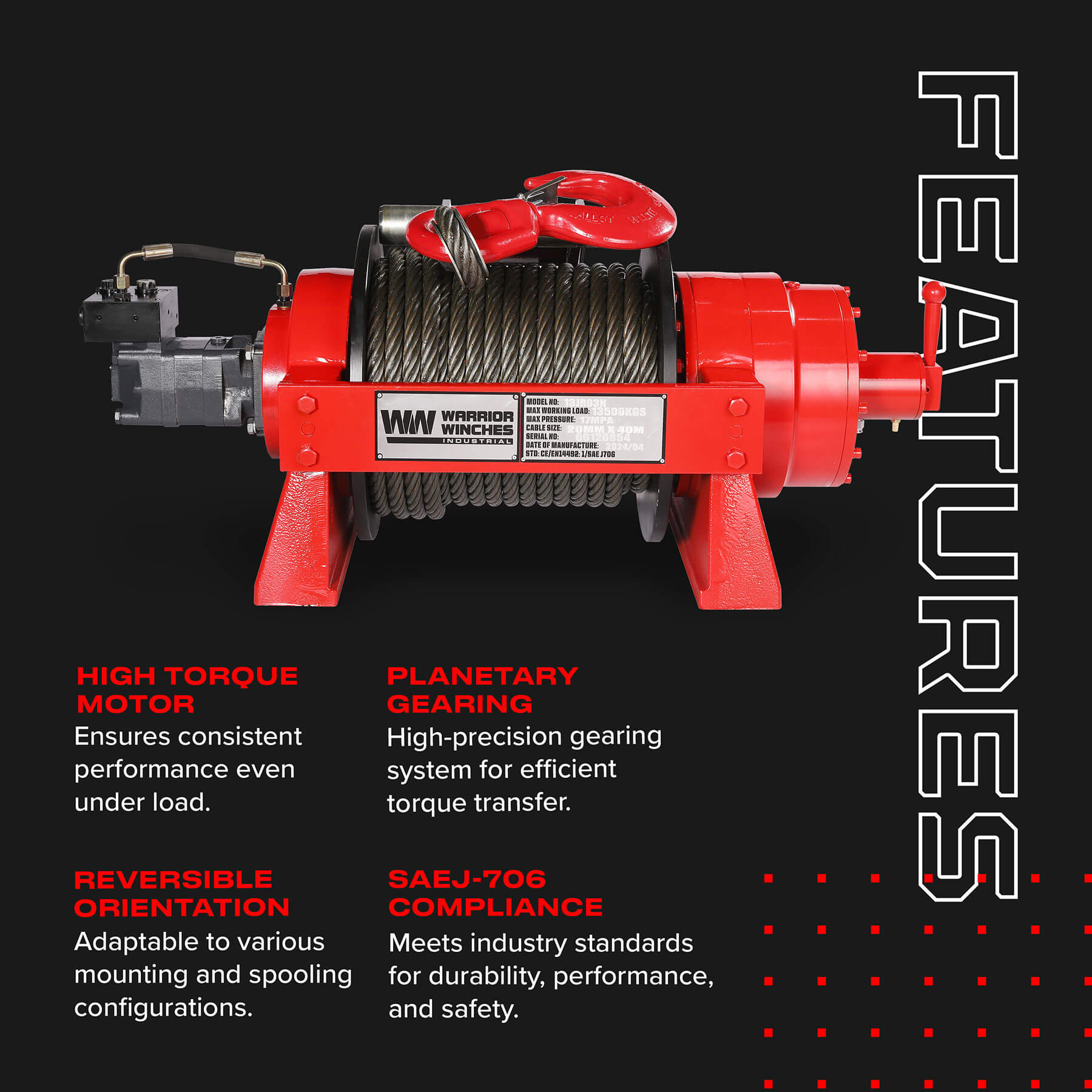

Merkmale

  • Vollschwebendes Hochleistungs-Planetengetriebe
  • Mehrscheiben-Reibungsbremse
  • Industriemotor mit hohem Drehmoment
  • Druckluft- und Handkupplungsbetätigung (im Lieferumfang enthalten)
  • Ausgleichsventil serienmäßig
  • Entspricht dem SAEJ-706-Standard
  • Entspricht teilweise BS EN 14492-1:2006+A1:2009
  • Umkehrbare Ausrichtung: Diese Winden können mit dem Motor links oder rechts und mit der Seilaufwicklung von oben oder unten montiert werden.

Die JR-Serie ist langlebig und platzsparend und bietet eine robuste Reihe hydraulischer Winden, die sorgfältig konstruiert und für die anspruchsvollsten Aufgaben bewährt wurden. Die Tragkraft dieser Winden reicht von 13 bis 30 Tonnen und sie werden sorgfältig hergestellt, um dem SAEJ-706-Standard zu entsprechen.

In Kombination mit einer geeigneten Installationslösung können sie die Anforderungen der BS EN 14492-1:2006+A1:2009 erfüllen.

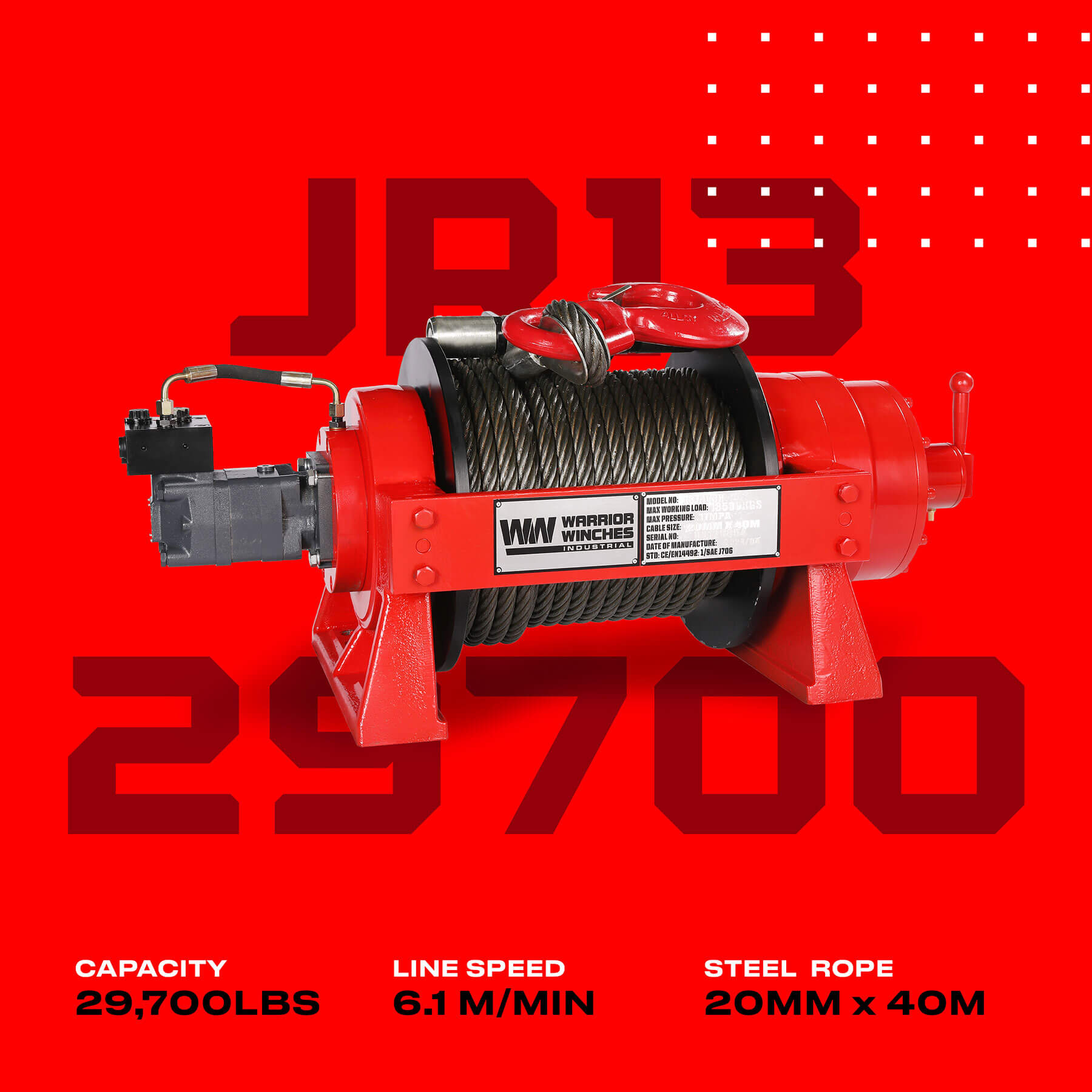

Nennzugkraft 29700 Pfund
Getriebe 37,8:1
Kupplung Luftkupplung
Bremswirkung Nasshydraulisch
Trommelgröße (Durchmesser x L) Ø7,46“ × 13,39“ (Ø189,5mm×340 mm)
Kabelmaterial Stahl
Kabel – Durchmesser x L Ø0,79 Zoll × 131 Fuß (Ø20 mm × 40 m)
Montagemuster 20,55 Zoll × 7,09 × 11,02 Zoll
522 mm × 180 × 280 mm
8- M20

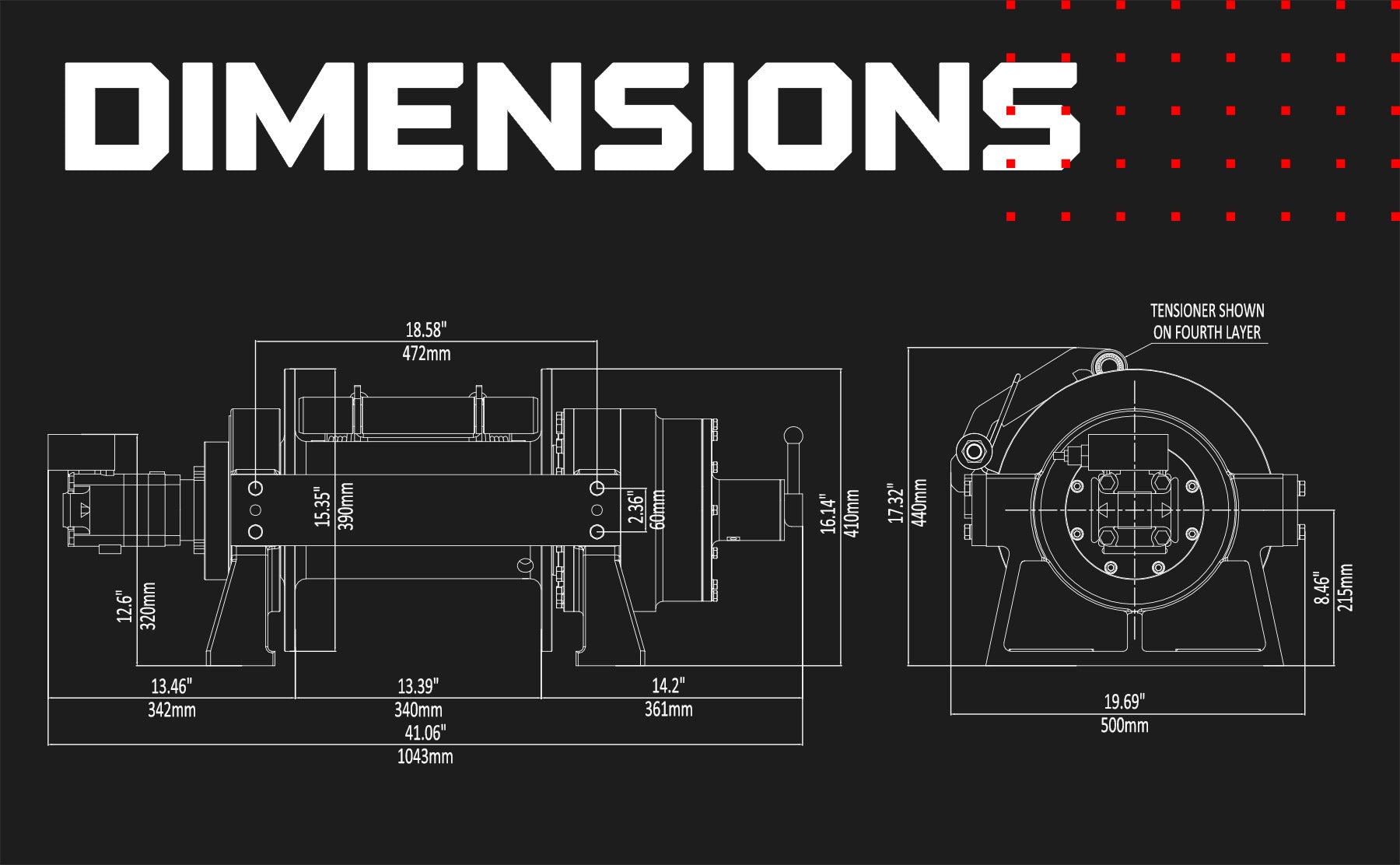

Maße 41,06 Zoll × 19,69 Zoll × 16,14 Zoll
1043 mm × 500 mm × 410 mm
Gewicht 350 kg (771,6 lbs)
Maximaler Durchfluss 19,8 G/min (75 l/min)
Maximaler Druck 3600 psi (248 Bar)
Zertifizierung SAEJ-706



Seilzugkraft lbs (kg) Druck Mpa(Psi)
0 4 (580,2)
15000 (6804) 10 (1045,4)
20000 (9072) 15 (2175,6)
25000 (11340) 17 (2465,6)
29700 (13500) 19 (2755,7)
Durchfluss G/min (L/min) Liniengeschwindigkeit ft/min (m/min)
4,0 (15) 4,3 (1,3)
10,6 (40) 10,8 (3,3)
13,2 (50) 13,5 (4,1)
15,9 (60) 15,8 (4,8)
19,8 (75) 20,0 (6,1)
Schicht aus Drahtseil Nennzugkraft lbs (kg) Gesamtseillänge auf der Trommel in Fuß (m)
1 29700 (13500) 29,5 (9)
2 24950 (11300) 65,6 (20)
3 21500 (9750) 108,3 (33)
4 18900 (8570) 131(40)

Was ist in der Box

  • JR-Hydraulikwinde
  • Stahlseil und robuster Haken
  • Manuelle/Luftkupplung
  • Ausgleichsventil
  • Spanner
  • Benutzerhandbuch
Benutzerhandbuch Download
Broschüre Download

Beschränkte Lebensdauer mit 3 Jahren auf die Elektrik

Winch Solutions ist der alleinige Vertriebspartner von WARRIOR-WINDEN.

Winch Solutions ("Verkäufer" oder Winch Solutions) garantiert dem ursprünglichen Einzelhandelskäufer ("Käufer"), dass alle mechanischen Komponenten einer echten WARRIOR-WINDE ("Produkt") während der Lebensdauer der Winde frei von Material- und Verarbeitungsfehlern sind.

Die elektrischen Komponenten (einschließlich Motor, Schütz und Schalter) sind für einen Zeitraum von (3) drei Jahren (36 Monaten) ab dem ursprünglichen, nachweisbaren Kaufdatum frei von Material- und Verarbeitungsfehlern.

Jedes Produkt, das von Winch Solutions als fehlerhaft eingestuft wird, wird nach eigenem Ermessen von Winch Solutions repariert oder ersetzt, ohne dass dem Käufer Kosten entstehen, wenn der Käufer dieses Verfahren einhält. Der Verkäufer oder sein bevollmächtigter Vertreter kann angemessene Kosten für Teile und Arbeit für Reparaturen verlangen, die nicht durch diese lebenslange beschränkte Garantie abgedeckt sind. Die hier dargelegten Garantien sind ausschließlich und anstelle aller anderen Garantien, ob mündlich oder schriftlich, ausdrücklich oder stillschweigend.

Alle Käufe müssen registriert werden. Für alle nicht registrierten Produkte gilt die Standardgarantie von 1 Jahr.

Um den Service im Rahmen dieser Garantie in Anspruch zu nehmen, muss der Käufer auf seine Kosten (1) das Produkt, (2) eine schriftliche Beschreibung des Problems, (3) den Namen, die Adresse und die Kontaktnummer des Käufers und (4) eine Kopie des Originalkaufbelegs per Post oder auf andere Weise an die unten angegebene Adresse senden.

Die Garantie deckt nicht die Arbeitskosten oder Transport-/Versandkosten für den Austausch oder den Einbau defekter Teile ab.

Diese Garantie gilt nicht für Mängel des Produkts, die durch; (1) normale Abnutzung, (2) Nichteinhaltung von Installations- oder Wartungsanweisungen des Verkäufers, einschließlich, aber nicht beschränkt auf die Belastung des Produkts über die in den Anleitungen, dem Benutzerhandbuch oder auf der Website des Verkäufers aufgeführten Belastungen hinaus, (3) kommerzielle oder industrielle Nutzung, (4) Änderung oder Modifizierung durch andere Parteien als den Verkäufer, (5) Missbrauch, Nachlässigkeit, Unfälle, höhere Gewalt, Terrorismus oder (6) andere Ursachen, die außerhalb der Kontrolle des Verkäufers nach der Lieferung des Produkts an den autorisierten Vertreter des Verkäufers liegen.

Diese Garantie erstreckt sich nicht auf Kabel, synthetische Seile, Umlenkungen oder äußere Beschichtungen

Winch Solutions ist nicht verantwortlich oder haftbar für irgendwelche indirekten oder Folgeschäden. Diese Folgeschäden können unter anderem entgangenen Gewinn, Nutzungsausfall und Ausfallzeiten umfassen.

Winch Solution behält sich das Recht vor, das Produktdesign ohne vorherige Ankündigung zu ändern. Winch Solutions behält sich das Recht vor, jedes Teil oder die gesamte Einheit durch eine neuere Ausführung mit gleicher Funktion zu ersetzen.
